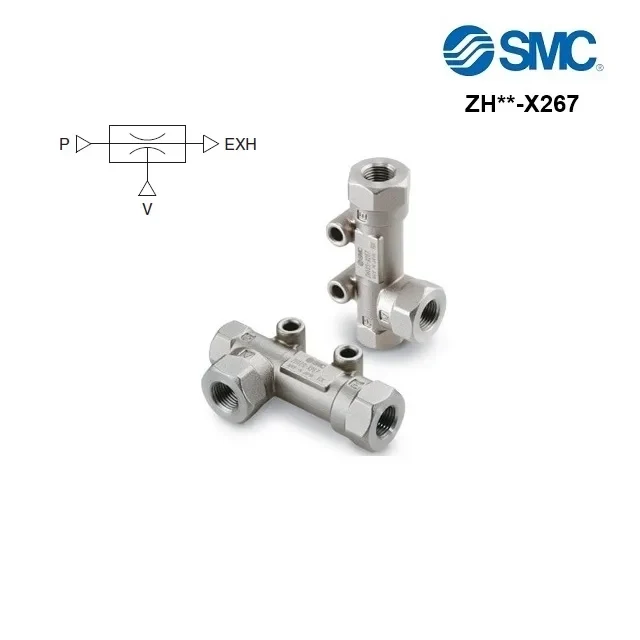

ZH*-X267 EJEKTOR NEREZ 3xIG

Popis produktu

ZH*-X267 EJEKTOR NEREZ 3xIG

ZH**-X267, Ejektor z korozivzdorné oceli.Všechny části z korozivzdorné oceli (SCS13: ekvivalent k AISI 304).Těsnění není nutné a proto max. provozní teplota může být až 260°C.Nic není potřeba mazat, výrobek je bez maziva.Funkce: 1. Když je sací otvor ejektoru zakrytý a vzduchotěsný, sací průtok se rovná 0 a podtlak je na maximální hodnotě (Pmax).2. Když se sací otvor postupně otevírá, může vzduch proudit (unikat), sací průtok se zvyšuje, ale podtlak klesá (podmínka P1 a Q1).Viz diagram. (Pokud se změní sací průtok, vyjádří se také změna podtlaku).3. Při dalším otevření sacího otvoru se sací průtok posune na maximální hodnotu (Qmax), ale podtlak se blíží 0 (atmosférický tlak).Když podtlakový otvor (vakuové potrubí) nemá žádný únik, podtlak se stává maximálním a podtlak se s rostoucím únikem snižuje.Když je hodnota úniku stejná jako maximální sací průtok, podtlak se blíží 0. Pokud je nutné adsorbovat propustný nebo netěsný obrobek, mějte na paměti, že podtlak nebude vysoký.Značný únik ze sání: Pokud je obrobek vyroben z porézního materiálu nebo pokud dochází k úniku vzduchu z oblasti mezi podložkou a obrobkem, použijte trysku s velkým průměrem a velkým sacím průtokem.Výběr trysek, případné problémy: pokud má vybírací tryska průměr přibližně ø1 mm, zůstává podtlak vysoký, protože je omezen tryskou. V důsledku toho jej nebude možné ověřit pomocí podtlakového spínače. V takovém případě je nutné použít ejektor, který je vhodný včetně trysky a zvolit podtlakový spínač s příznivou hysterezí a přesností.

Dokumenty

Originální katalog AJ.pdf

Upřesnění parametrů pro ZH*-X267 EJEKTOR NEREZ 3xIG
