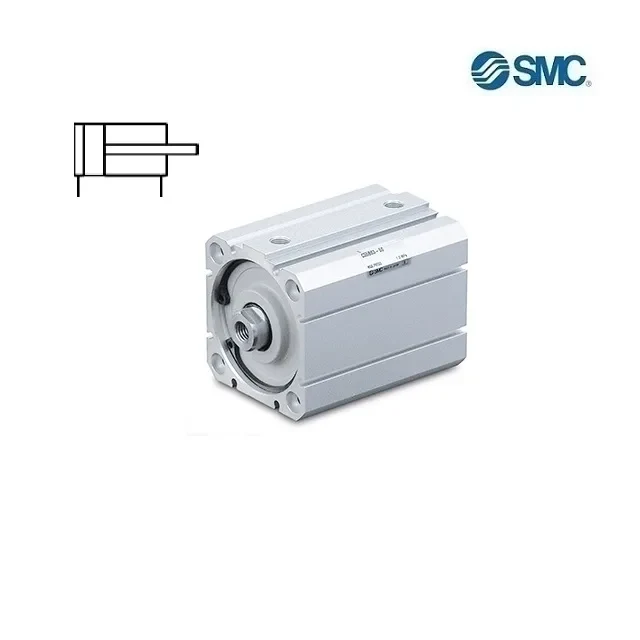

CD55- KOMPAKTNÍ VÁLEC ISO 21287 DVOJČINNÝ

Popis produktu

CD55- KOMPAKTNÍ VÁLEC ISO 21287 DVOJČINNÝ

SMC nabízí kompletní servis – osobní technická podpora v místě i celosvětově.Řada CD55 se od roku 2026 stala výběhovou řadou, nová řada má označení CD55-Z.Tento typ se standardně dodává bez snímače. Dá se však navolit a se snímači typu M9B, vždy dva kusy, v případě jednoho M9BS (S = singl).Dodací termín bývá pro výrobu v tuzemsku ve Vyškově max. 2 týdny.Dvojčinné válce pracují na principů dvou tlakových přívodů (vtoků), které převedou tlakovou energii na axiální výsun pístnice, čímž konají práci, nepotřebují zpětnou pružinu na výchozí polohu.Vyráběné průměry pístů válců jsou: 20, 25, 32, 40, 50, 63, 80, 100 mm.Zdvihy od 5 mm do 150 mm. Rychlost výsuvu pístu cca 500 mm/s. Přímá montáž snímačů polohy do drážek v profilu pohonu ze 4 stran.Hlavní charakteristikou těchto válců je pevnost a spolehlivost díky výrobní struktuře. Dlouhá životnost závisí na čistotě tlakového vzduchu. Válce splňují maximální požadavky na výkon a zatížení při posunech, mají magnetické tlumení na konci zdvihů. Při objednání je důležité znát typ válce, průměr válce v mm a zdvih v mm.Teoretická síla válce je v technických listech, např. CD55B63-100M - tlak 1560 N, tah 1400 newtonů při 5 barech.Přímo je možné navolit závěsné oka, L-kové nebo přírubové (zezadu i zpředu), také C: závěsné oko, D: závěsná vidlice.Osazení s autoswitci - se všema variantami drátů, PNP nastavení, "pístnicových ok" nebo regulátorů, viz související produkty.Pro výbušné prostředí ATEX kategorie II, mají kódy na začátku "55-" příklad: 55-CD55B25-80.

Dokumenty

Originální katalog v AJ.pdf
List_DS_CD55B63_100M.pdf

Upřesnění parametrů pro CD55- KOMPAKTNÍ VÁLEC ISO 21287 DVOJČINNÝ
