E-shop Hydraulika Hydraulické šroubení Nízkotlaké šroubení 9000 - Niklovaná mosaz

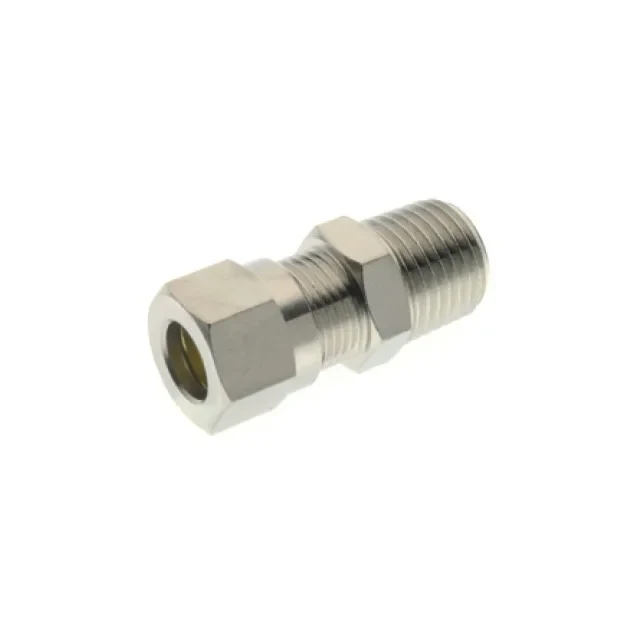

9480 - KOM. MS PŘÍMÝ ADAPTÉR

Obj.číslo: 53948

Mosazná přípojka BSPT/Metrický, DIN 3870/3861 (-60°/+300°C)

Skladem

33,30 Kč
s DPH: 40,29 Kč

Varianty:

9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 4 LL, R1/8 - M 8x1, D4 mm, DIN 3870, (-60°/+300°C) kód: 948000001	33,30 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 6 LL, R1/4 - M10x1, D6 mm, DIN 3870, (-60°/+300°C) kód: 948000003	38,20 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 6 LL, R1/8 - M10x1, D6 mm, DIN 3870, (-60°/+300°C) kód: 948000002	35,00 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 8 LL, R1/4 - M12x1, D8 mm, DIN 3870, (-60°/+300°C) kód: 948000005	41,10 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 8 LL, R1/8 - M12x1, D8 mm, DIN 3870, (-60°/+300°C) kód: 948000004	38,20 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 8 LL, R3/8 - M12x1, D8 mm, DIN 3870, (-60°/+300°C) kód: 948000006	52,10 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 10L, R1/4 - M16x1,5, D10 mm, DIN 3870, (-60°/+300°C) kód: 948000007	61,30 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 10L, R3/8 - M16x1,5, D10 mm, DIN 3870, (-60°/+300°C) kód: 948000008	65,20 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 12 L, R1/2 - M18x1,5, D12 mm, DIN 3870, (-60°/+300°C) kód: 948000010	106,40 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 12 L, R3/8 - M18x1,5, D12 mm, DIN 3870, (-60°/+300°C) kód: 948000009	90,30 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 14S, R1/2 - M22x1,5, D14 mm, DIN 3870, (-60°/+300°C) kód: 948000011	136,00 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 15L, R1/2 - M22x1,5, D15 mm, DIN 3870, (-60°/+300°C) kód: 948000012	136,00 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 16S, R1/2 - M24x1,5, D16 mm, DIN 3870, (-60°/+300°C) kód: 948000013	148,50 Kč
9480 - KOM. MS PŘÍMÝ ADAPTÉR - přípojka 18L, R1/2 - M26x1,5, D18 mm, DIN 3870, (-60°/+300°C) kód: 948000014	166,10 Kč

dotaz k výrobku

sdílejte

do oblíbených

Popis produktu

9480 - KOM. MS PŘÍMÝ ADAPTÉR

Spojení je zajištěno pomocí matice a prstenu.Série 9000 používá kompatibilitu matic DIN 3870 a soudečků DIN 3861 rozšířených ve strojírenství i v automobilovém průmyslu.Výrobky jsou vhodné, těsné i pro použitý na plyn, vzduch, hydraulické oleje apod.Kromě tvrdých plastových hadic (PA, PU), lze spojovat ocelové nebo hliníkové trubky.Pracovní tlak, uvedený níže v tabulce, je vztažený k teplotě 20°C a ocelové trubky o síle 1 mm.Bezpečnostní faktor 4 : 1, výrobce vydává i protokoly o zkouškách, každá série se testuje.

Dokumenty

Technický list.pdf
S. 9000.pdf
Originál katalogový list výrobce.jpg

Upřesnění parametrů pro 9480 - KOM. MS PŘÍMÝ ADAPTÉR

Bezpečnost: 4 : 1

Materiál těsnění: Těsnící kroužky DIN 3861

Pracovní teplota: -60°C až +300°C

Koncovky: Série AIGNEP 9000

Norma výrobku: DIN 3870, DIN 3861, 1907/2006 REACH, 2011/65/CE RoHS, PED 2014/68/UE, bez silikonu

Použití produktu: Nízkotlaká hydraulika

Vlastnosti: 04LL - 128,6 bar; 06LL - 178,1 bar; 08LL - 148,4 bar; 10L - 113,8 bar; 12L - 72,4 bar; 14S - 69,3 bar; 15L - 69,3 bar; 16S - 69,3 bar; 18L - 64,3 bar

Médium: Stlačený vzduch, olej, voda a kapaliny

Vnější barva: Stříbrná

Zkrácená poznámka: Pracovní tlaky a pracovní teploty jsou závislé na použité trubce. Z toho důvodu je nutno zvolit hodnoty dle parametru použité trubky.

Materiál produktu: Niklovaná mosaz MS 58

Výrobce: AIGNEP
