E-shop Hydraulika Hydraulické šroubení Nízkotlaké šroubení 13000 - Mosaz

13480 - KOMPLET PŘÍPOJKA

Obj.číslo: 52460

Přípojka s vnějším kužel. R závitem

Skladem

29,50 Kč
s DPH: 35,70 Kč

Varianty:

13480 - KOMPLET PŘÍPOJKA - konektor AR 1/2", pro trubky a hadice D10, (-60°C/+300°C) 94 bar kód: 1348000011	83,90 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/2", pro trubky a hadice D12, (-60°C/+300°C) 74,2 bar kód: 1348000014	86,40 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/2", pro trubky a hadice D15, (-60°C/+300°C) 94 bar kód: 1348000017	98,90 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/2", pro trubky a hadice D16, (-60°C/+300°C) 94 bar kód: 1348000018	112,60 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/2", pro trubky a hadice D18, (-60°C/+300°C) 69,3 bar kód: 1348000020	140,80 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/2", pro trubky a hadice D22, (-60°C/+300°C) 69,3 bar kód: 1348000022	223,50 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/4", pro trubky a hadice D10, (-60°C/+300°C) 94 bar kód: 1348000009	58,90 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/4", pro trubky a hadice D12, (-60°C/+300°C) 74,2 bar kód: 1348000012	73,30 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/4", pro trubky a hadice D4, (-60°C/+300°C) 148,4 bar kód: 1348000002	36,90 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/4", pro trubky a hadice D6, (-60°C/+300°C) 148,4 bar kód: 1348000004	40,80 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/4", pro trubky a hadice D8, (-60°C/+300°C) 133,6 bar kód: 1348000007	42,00 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/8", pro trubky a hadice D4, (-60°C/+300°C) 148,4 bar kód: 1348000001	29,50 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/8", pro trubky a hadice D6, (-60°C/+300°C) 148,4 bar kód: 1348000003	32,20 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 1/8", pro trubky a hadice D8, (-60°C/+300°C) 133,6 bar kód: 1348000006	36,90 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 3/4", pro trubky a hadice D16, (-60°C/+300°C) 94 bar kód: 1348000019	151,00 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 3/4", pro trubky a hadice D22, (-60°C/+300°C) 69,3 bar kód: 1348000023	225,00 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 3/8", pro trubky a hadice D10, (-60°C/+300°C) 94 bar kód: 1348000010	64,70 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 3/8", pro trubky a hadice D12, (-60°C/+300°C) 74,2 bar kód: 1348000013	73,30 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 3/8", pro trubky a hadice D6, (-60°C/+300°C) 148,4 bar kód: 1348000005	51,30 Kč
13480 - KOMPLET PŘÍPOJKA - konektor AR 3/8", pro trubky a hadice D8, (-60°C/+300°C) 133,6 bar kód: 1348000008	54,20 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/2", pro trubky a hadice D10, (-60°C/+300°C) 94 bar kód: 1348000034	89,80 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/2", pro trubky a hadice D12, (-60°C/+300°C) 74,2 bar kód: 1348000037	90,50 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/2", pro trubky a hadice D15, (-60°C/+300°C) 94 bar kód: 1348000040	103,00 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/2", pro trubky a hadice D16, (-60°C/+300°C) 94 bar kód: 1348000041	117,80 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/2", pro trubky a hadice D18, (-60°C/+300°C) 69,3 bar kód: 1348000043	147,20 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/2", pro trubky a hadice D22, (-60°C/+300°C) 69,3 bar kód: 1348000045	234,60 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/4", pro trubky a hadice D10, (-60°C/+300°C) 94 bar kód: 1348000032	63,50 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/4", pro trubky a hadice D12, (-60°C/+300°C) 74,2 bar kód: 1348000035	76,30 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/4", pro trubky a hadice D4, (-60°C/+300°C) 148,4 bar kód: 1348000025	38,90 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/4", pro trubky a hadice D6, (-60°C/+300°C) 148,4 bar kód: 1348000027	43,60 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/4", pro trubky a hadice D8, (-60°C/+300°C) 133,6 bar kód: 1348000030	44,60 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/8", pro trubky a hadice D4, (-60°C/+300°C) 148,4 bar kód: 1348000024	31,40 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/8", pro trubky a hadice D6, (-60°C/+300°C) 148,4 bar kód: 1348000026	34,50 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 1/8", pro trubky a hadice D8, (-60°C/+300°C) 133,6 bar kód: 1348000029	39,20 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 3/4", pro trubky a hadice D16, (-60°C/+300°C) 94 bar kód: 1348000042	157,00 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 3/4", pro trubky a hadice D22, (-60°C/+300°C) 69,3 bar kód: 1348000046	240,70 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 3/8", pro trubky a hadice D10, (-60°C/+300°C) 94 bar kód: 1348000033	69,60 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 3/8", pro trubky a hadice D12, (-60°C/+300°C) 74,2 bar kód: 1348000036	76,30 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 3/8", pro trubky a hadice D6, (-60°C/+300°C) 148,4 bar kód: 1348000028	54,40 Kč
13480 - KOMPLET PŘÍPOJKA MS/NI - konektor AR 3/8", pro trubky a hadice D8, (-60°C/+300°C) 133,6 bar kód: 1348000031	57,80 Kč

dotaz k výrobku

sdílejte

do oblíbených

Popis produktu

13480 - KOMPLET PŘÍPOJKA

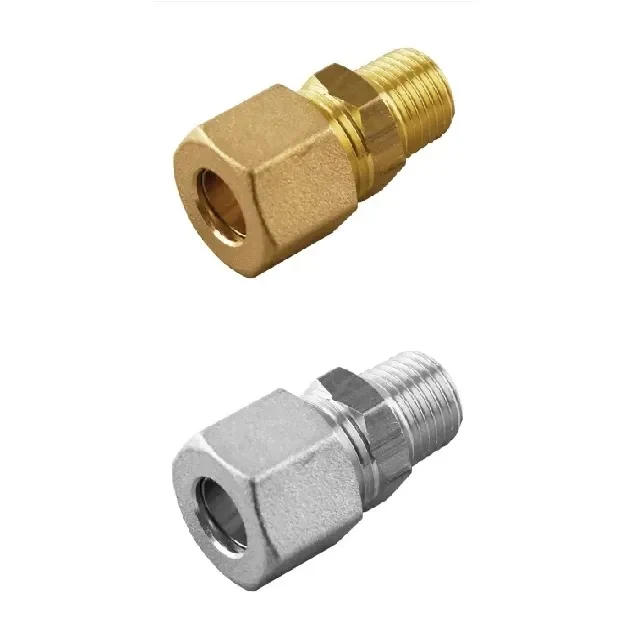

Kromě polyamidových hadic lze spojovat i měkké mosazné nebo ocelové trubky pro nízkotlakou hydrauliku.Provedení je dostupné v mosazi i poniklované mosazi. Pracovní tlak uvedený níže v tabulce je vztažen k teplotě 20 °C a ocelové trubce o síle stěny 1 mm. Bezpečnostní faktor je 4 : 1. Výrobce provádí zkoušky každé výrobní série a vydává příslušné zkušební protokoly. Připojovací závity na straně trubkového připojení jsou metrické dle katalogové série 13000.(Příklad: D04 = 8x1, D06 = M10x1, D08 = M12x1,5, D10 = M16x1,5 apod.)Varianta 13480 NICKEL je vyrobena z poniklované mosazi, která poskytuje vyšší odolnost proti korozi a lepší povrchovou ochranu oproti standardnímu mosaznému provedení.

Dokumenty

Technický list.pdf
S. 13000.pdf
Originál katalogový list.pdf

Upřesnění parametrů pro 13480 - KOMPLET PŘÍPOJKA

Bezpečnost: 4 : 1

Materiál těsnění: Matice dle EN 1254-2-2000, Těsnící kroužky

Pracovní teplota: -60°C až +300°C

Koncovky: Série AIGNEP 13000

Norma výrobku: EN 1254-2-2000, 1907/2006 REACH, 2011/65/CE RoHS, PED 2014/68/UE, bez silikonu

Použití produktu: Nízkotlaká hydraulika

Vlastnosti: 04LL - 148,4 bar; 06LL - 148,4 bar; 08LL - 133,6 bar; 10L - 94 bar; 12L - 74,2 bar; 14S - 99 bar; 15L - 94, bar; 16S - 94 bar; 18L - 69,3 bar; 22L - 69,3 bar

Médium: Stlačený vzduch, olej, voda a kapaliny

Vnější barva: Žlutá/Stříbrná

Zkrácená poznámka: Pracovní tlaky a pracovní teploty jsou závislé na použité trubce. Z toho důvodu je nutno zvolit hodnoty dle parametru použité trubky.

Materiál produktu: Mosaz MS 58/Poniklovana Mosaz

Výrobce: AIGNEP
