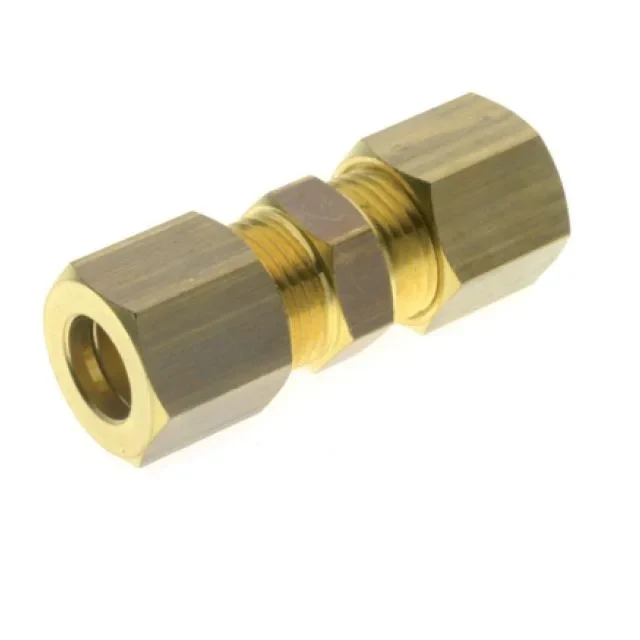

13460 - KOMPLET SPOJKA

Obj.číslo: 52150

Mosazná přímá spojka trubek a hadic

Skladem

59 Kč
s DPH: 71 Kč

Varianty:

13460 - KOMPLET SPOJKA MS - D10 - M16x1,5 94 Bar, (-60/+300°C) kód: 1346000004	90 Kč
13460 - KOMPLET SPOJKA MS - D12 - M18x1,5 74,2 Bar, (-60/+300°C) kód: 1346000005	111 Kč
13460 - KOMPLET SPOJKA MS - D14 - M20x1,5 99 Bar, (-60/+300°C) kód: 1346000006	123 Kč
13460 - KOMPLET SPOJKA MS - D15 - M20x1,5 94 Bar, (-60/+300°C) kód: 1346000007	124 Kč
13460 - KOMPLET SPOJKA MS - D16 - M22x1,5 94 Bar, (-60/+300°C) kód: 1346000008	158 Kč
13460 - KOMPLET SPOJKA MS - D18 - M24x1,5 69,3 Bar, (-60/+300°C) kód: 1346000009	203 Kč
13460 - KOMPLET SPOJKA MS - D22 - M30x1,5 69,3 Bar, (-60/+300°C) kód: 1346000010	310 Kč
13460 - KOMPLET SPOJKA MS - D4 - M8x1, 148,4 Bar, (-60/+300°C) kód: 1346000001	59 Kč
13460 - KOMPLET SPOJKA MS - D6 - M10x1, 148,4 Bar, (-60/+300°C) kód: 1346000002	60 Kč
13460 - KOMPLET SPOJKA MS - D8 - M12x1, 133,6 Bar, (-60/+300°C) kód: 1346000003	63 Kč

dotaz k výrobku

sdílejte

do oblíbených

Popis produktu

13460 - KOMPLET SPOJKA

Kromě polyamidových hadic lze spojovat i mosazné nebo ocelové trubky "měkké" pro nízkotlakovou hydrauliku.Pracovní tlak, uvedený níže v tabulce, je vztažený k teplotě 20°C a ocelové trubky o síle 1 mm.Bezpečnostní faktor 4 : 1, výrobce vydává i protokoly o zkouškách, každá série se testuje.Připojovací závity ze strany trubkového připojení jsou Metrické řady viz katalog série 13.000.(Příklad: D04 = 8x1, D06 = M10x1, D08 = M12x1,5, D10 = M16x1,5 apod.).

Dokumenty

Technický list.pdf
Originální katalogový list.jpg

Upřesnění parametrů pro 13460 - KOMPLET SPOJKA

Bezpečnost: 4 : 1

Materiál těsnění: Matice dle EN 1254-2-2000, Těsnící kroužky

Pracovní teplota: -60°C až +300°C

Koncovky: Série AIGNEP 13000

Norma výrobku: EN 1254-2-2000, 1907/2006 REACH, 2011/65/CE RoHS, PED 2014/68/UE, bez silikonu

Použití produktu: nízkotlaká hydraulika

Vlastnosti: 04LL - 148,4 bar; 06LL - 148,4 bar; 08LL - 133,6 bar; 10L - 94 bar; 12L - 74,2 bar; 14S - 99 bar; 15L - 94, bar; 16S - 94 bar; 18L - 69,3 bar; 22L - 69,3 bar

Médium: Stlačený vzduch, olej, voda a kapaliny

Vnější barva: žlutá

Zkrácená poznámka: Pracovní tlaky a pracovní teploty jsou závislé na použité trubce. Z toho důvodu je nutno zvolit hodnoty dle parametru použité trubky.

Materiál produktu: Mosaz MS 58

Výrobce: AIGNEP
