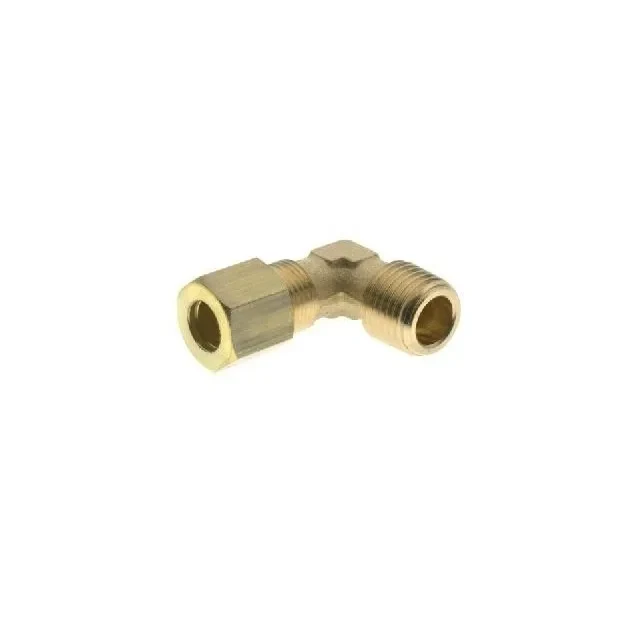

13280 - KOMPL. PŘÍP. L90°/MS

Obj.číslo: 32778

Mosazný přípoj L90°, vnější kuž. BSPT/Metrický (-60°/300°C)

Skladem

38,20 Kč
s DPH: 46,22 Kč

Varianty:

13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/2 - D10 (-60°/+300°C) Ch=14, L2=25 mm kód: 1328000009	77,70 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/2 - D12 (-60°/+300°C) Ch=14, L2=25 mm kód: 1328000012	97,30 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/2 - D14 (-60°/+300°C) Ch=17, L2=28,5 mm kód: 1328000014	106,40 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/2 - D15 (-60°/+300°C) Ch=17, L2=28,5 mm kód: 1328000015	115,10 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/2 - D16 (-60°/+300°C) Ch=17, L2=28 mm kód: 1328000016	146,10 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/2 - D18 (-60°/+300°C) Ch=20, L2=29,5 mm kód: 1328000017	164,00 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/4 - D06 (-60°/+300°C) Ch=9, L2=19 mm kód: 1328000003	41,50 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/4 - D08 (-60°/+300°C) Ch=11, L2=21,5 mm kód: 1328000005	45,20 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/4 - D10 (-60°/+300°C) Ch=13, L2=23,5 mm kód: 1328000007	63,10 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/4 - D12 (-60°/+300°C) Ch=14, L2=24 mm kód: 1328000010	91,00 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/8 - D04 (-60°/+300°C) Ch=8, L2=15 mm kód: 1328000001	38,20 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/8 - D06 (-60°/+300°C) Ch=9, L2=17 mm kód: 1328000002	43,90 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR1/8 - D08 (-60°/+300°C) Ch=11, L2=18 mm kód: 1328000004	45,20 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR3/4 - D18 (-60°/+300°C) Ch=20, L2=32 mm kód: 1328000018	164,00 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR3/4 - D22 (-60°/+300°C) Ch=27, L2=34 mm kód: 1328000019	237,50 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR3/8 - D08 (-60°/+300°C) Ch=13, L2=24 mm kód: 1328000006	57,70 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR3/8 - D10 (-60°/+300°C) Ch=13, L2=24,5 mm kód: 1328000008	64,70 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR3/8 - D12 (-60°/+300°C) Ch=14, L2=26 mm kód: 1328000011	90,30 Kč
13280 - KOMPL. PŘÍP. L90°/MS - R kuž. závit/Metrický AR3/8 - D14 (-60°/+300°C) Ch=17, L2=26 mm kód: 1328000013	106,40 Kč

dotaz k výrobku

sdílejte

do oblíbených

Popis produktu

13280 - KOMPL. PŘÍP. L90°/MS

Kromě polyamidových hadic lze spojovat i mosazné nebo ocelové trubky "měkké" pro nízkotlakovou hydrauliku.Pracovní tlak, uvedený níže v tabulce, je vztažený k teplotě 20°C a ocelové trubky o síle 1 mm.Bezpečnostní faktor 4 : 1, výrobce vydává i protokoly o zkouškách, každá série se testuje.Připojovací závity ze strany trubkového připojení jsou Metrické řady viz katalog série 13.000.(Příklad: D04 = 8x1, D06 = M10x1, D08 = M12x1,5, D10 = M16x1,5 apod.).

Upřesnění parametrů pro 13280 - KOMPL. PŘÍP. L90°/MS

Bezpečnost: 4 : 1

Materiál těsnění: Matice dle EN 1254-2-2000, Těsnící kroužky

Pracovní teplota: -60°C až +300°C

Koncovky: Série AIGNEP 13000

Norma výrobku: EN 1254-2-2000, 1907/2006 REACH, 2011/65/CE RoHS, PED 2014/68/UE, bez silikonu

Použití produktu: nízkotlaká hydraulika

Vlastnosti: 04LL - 148,4 bar; 06LL - 148,4 bar; 08LL - 133,6 bar; 10L - 94 bar; 12L - 74,2 bar; 14S - 99 bar; 15L - 94, bar; 16S - 94 bar; 18L - 69,3 bar; 22L - 69,3 bar

Médium: Stlačený vzduch, olej, voda a kapaliny

Vnější barva: žlutá

Zkrácená poznámka: Pracovní tlaky a pracovní teploty jsou závislé na použité trubce. Z toho důvodu je nutno zvolit hodnoty dle parametru použité trubky.

Materiál produktu: Mosaz MS 58

Výrobce: AIGNEP
