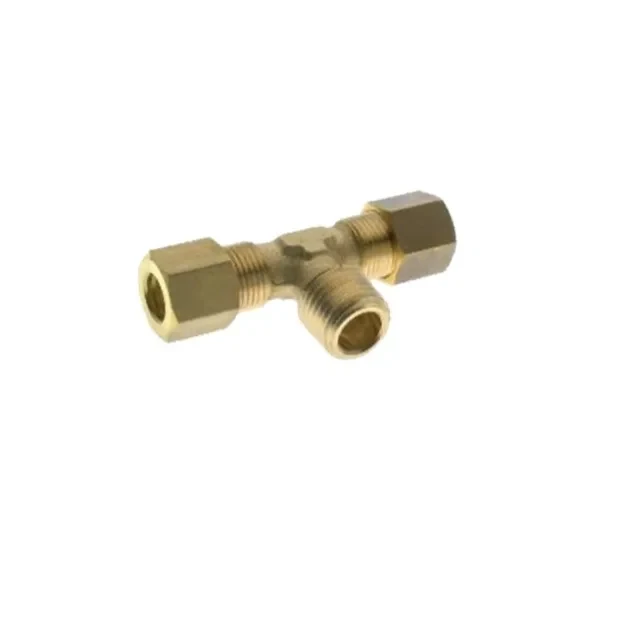

13220 - KOMPLET PŘÍPOJKA CETR

Obj.číslo: 32777

Mosazný BSPT přípoj středem T, pro trubky hydraul. (-60°/+300°C)

Skladem

60 Kč
s DPH: 73 Kč

Varianty:

13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D10-R1/2-D10 (M16x1,5), 94 Bar kód: 1322000009	129 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D10-R1/4-D10 (M16x1,5), 94 Bar kód: 1322000007	113 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D10-R3/8-D10 (M16x1,5), 94 Bar kód: 1322000008	122 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D12-R1/2-D12 (M18x1,5), 74,2 Bar kód: 1322000012	145 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D12-R1/4-D12 (M18x1,5), 74,2 Bar kód: 1322000010	136 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D12-R3/8-D12 (M18x1,5), 74,2 Bar kód: 1322000011	136 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D14-R1/2-D14 (M20x1,5), 99 Bar kód: 1322000014	179 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D14-R3/8-D14 (M20x1,5), 99 Bar kód: 1322000013	170 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D15-R1/2-D15 (M20x1,5), 94 Bar kód: 1322000015	190 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D16-R1/2-D16 (M22x1,5), 94 Bar kód: 1322000016	228 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D18-R1/2-D18 (M24x1,5), 69,3 Bar kód: 1322000017	274 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D18-R3/4-D18 (M24x1,5), 69,3 Bar kód: 1322000018	279 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D22-R3/4-D22 (M30x1,5), 69,3 Bar kód: 1322000019	397 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D4 -R1/4- D4 (M8x1), 148,4 Bar kód: 1322000001	60 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D6 -R1/4- D6 (M10x1), 148,4 Bar kód: 1322000003	67 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D6 -R1/8- D6 (M10x1), 148,4 Bar kód: 1322000002	67 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D8 -R1/4- D8 (M12x1,5), 133,6 Bar kód: 1322000005	76 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D8 -R1/8- D8 (M12x1,5), 133,6 Bar kód: 1322000004	76 Kč
13220 - KOMPLET PŘÍPOJKA CETR BSPT - MS konektor. přípojka D8 -R3/8- D8 (M12x1,5), 133,6 Bar kód: 1322000006	99 Kč

dotaz k výrobku

sdílejte

do oblíbených

13220 - KOMPLET PŘÍPOJKA CETR catalog-item_2398108_img_15240855353358

Popis produktu

13220 - KOMPLET PŘÍPOJKA CETR

Kromě polyamidových hadic lze spojovat i mosazné nebo ocelové trubky "měkké" pro nízkotlakovou hydrauliku.Výhodou tohoto spoje je otočné nastavení směru pro připojení.Pracovní tlak, uvedený níže v tabulce, je vztažený k teplotě 20°C a ocelové trubky o síle 1 mm.Bezpečnostní faktor 4 : 1, výrobce vydává i protokoly o zkouškách, každá série se testuje.Připojovací závity ze strany trubkového připojení jsou Metrické řady viz katalog série 13.000.(Příklad: D04 = 8x1, D06 = M10x1, D08 = M12x1,5, D10 = M16x1,5 apod.).

Dokumenty

Serie 13000.pdf

Upřesnění parametrů pro 13220 - KOMPLET PŘÍPOJKA CETR

Bezpečnost: 4 : 1

Materiál těsnění: Matice dle EN 1254-2-2000, Těsnící kroužky

Pracovní teplota: -60°C až +300°C

Koncovky: Série AIGNEP 13000

Norma výrobku: EN 1254-2-2000, 1907/2006 REACH, 2011/65/CE RoHS, PED 2014/68/UE, bez silikonu

Použití produktu: nízkotlaká hydraulika

Vlastnosti: 04LL - 148,4 bar; 06LL - 148,4 bar; 08LL - 133,6 bar; 10L - 94 bar; 12L - 74,2 bar; 14S - 99 bar; 15L - 94, bar; 16S - 94 bar; 18L - 69,3 bar; 22L - 69,3 bar

Médium: Stlačený vzduch, olej, voda a kapaliny

Vnější barva: žlutá

Zkrácená poznámka: Pracovní tlaky a pracovní teploty jsou závislé na použité trubce. Z toho důvodu je nutno zvolit hodnoty dle parametru použité trubky.

Materiál produktu: Mosaz MS 58

Výrobce: AIGNEP
